產品介紹 產品參數| 規格型號 | W43G- | ||||||||||||||||||
| 3×1000 | 3×1600 | 6×2000 | 10×2000 | 12×1200 | 12×2000 | 12×2500 | 16×2000 | 16×2500 | 16×3200 | 20×2500 | 25×2500 | 30×3000 | 30×3000 | 32×2000 | 40×2500 | 50×3000 | 80×4000 | ||
| 最大矯平厚度 (mm) |
3 | 3 | 6 | 10 | 12 | 12 | 12 | 16 | 16 | 16 | 20 | 25 | 30 | 30 | 32 | 40 | 50 | 80 | 100 |
| 最大矯平寬度 (mm) |
1000 | 1600 | 2000 | 2000 | 1200 | 2000 | 2500 | 2000 | 2500 | 3200 | 2500 | 2500 | 3000 | 3000 | 2000 | 2500 | 3000 | 4000 | 2500 |
| 最小矯平厚度 (mm) |
0.8 | 0.8 | 1.5 | 2.5 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 6 | 6 | 10 | 8 | 10 | 12 | 25 | |
| 板材屈服極限 (Mpa) |
280 | 240 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 280 | 360 | 360 | 360 | 360 | 800 | |
| 工作輥輥距 (mm) |
60 | 80 | 100 | 150 | 150 | 165 | 165 | 200 | 200 | 210 | 250 | 250 | 300 | 400 | 300 | 400 | 500 | 800/900 | |
| 工作輥直徑 (mm) |
55 | 75 | 95 | 140 | 140 | 150 | 150 | 180 | 180 | 180 | 220 | 220 | 260 | 340 | 260 | 340 | 400 | 680/870 | |
| 工作輥輥數 (n) |
19 | 15 | 13 | 13 | 11 | 11 | 11 | 11 | 11 | 11 | 9 | 9 | 9 | 9 | 9 | 7 | 7 | 7 | |
| 矯平速度 (m/min) |
10 | 14.4 | 9 | 9 | 3-7 | 9 | 7 | 7 | 6 | 7 | 6 | 7 | 7 | 7 | 7 | 7 | 6 | 6-12 | |
| 主電機功率 ( Kw) |
15 | 18.5 | 37 | 45 | 30 | 55 | 63 | 75 | 75 | 90 | 75 | 90 | 85 | 85 | 110 | 132 | 140 | 2x450 | |
| 外形尺寸 (長x寬x高)(mm) |
1.6x 4.55x 1.56 |
4.74x 1.53x 2.2 |
5.95x 1.48x 3 |
6.84x 2.78x 3.47 |
4.92x 2.18x 3.11 |
7.2x 2.6x 3.8 |
7.77x 2.6x 3.8 |
7.87x 2.33x 4.77 |
8.37x 2.33x 4.77 |
9x 2.5x 4.8 |
10.07× 2.43x 4.69 |
11.5x 2.9x 5.9 |
11.13x 2.5x 5.58 |
10.85x 2.5x 5.89 |
11× 2.9x 5.9 |
11.6x 3.2x 6 |
12.4x 3.6x 7.2 |
22.79x 6.94x 13.22 |
|
更多產品

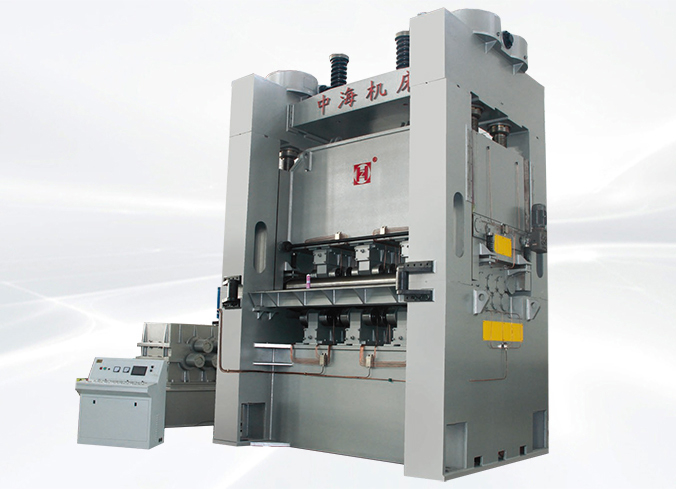

本機床為輥式金屬板料整平專用設備，通常由動力、主機和電器控制等部分組成。利用多輥工作原理，使板料在上、下校平輥之間反復變形，消除應力，達到校平的目的。在上、下排工作輥外側，設剛性支撐輥(輪)，構成四重式組輥結構。
該生產線為中厚板開卷校平生產線的升級機型。為了適應鋼廠不斷推出的厚度更大、板幅更寬的鋼卷開平需要本公司特別設計、制造出該系列產品。由上料小車、開卷機、引頭裝置、夾送及粗校、過渡臺、對中裝置、主校平機、測長裝置、尾料夾送、剪板機、輸送出料、落料整料裝置、電控系統與液壓氣動系統等組成。
該生產線是將較薄金屬卷板整平、剪切成塊狀板材的專用設備。通常由上料小車、開卷機、托板壓引裝置、校平主機、活動過橋、導向糾偏裝置、定尺機構、覆膜裝置、剪板機、輸送工作臺、氣動排料架、液壓升降垛料臺、運料滾道臺及液壓系統、電氣控制系統等組成，協同動作PLC控制。
